太阳能电池控制器要如何选择?有哪些功能及作用?

时间:2021年11月22日 10:47:55 点击次数:6600来源:原创

太阳能电池控制器能保证太阳能阵列全天时、全天候的最大效率的工作,可以将光伏组件工作效率提高10%-30%,是整个光伏供电系统的核心控制部分。那么太阳能电池控制器要如何选择?有哪些特点及作用?

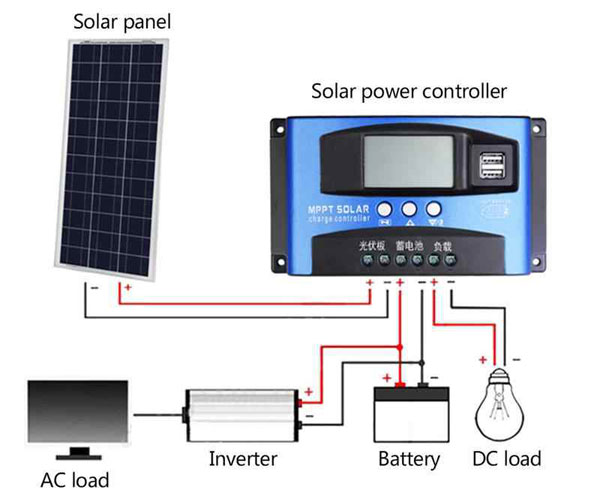

太阳能电池控制器

一、什么是太阳能电池控制器

太阳能电池控制器全称为太阳能充放电控制器,是用于太阳能发电系统中,控制多路太阳能电池方阵对蓄电池充电以及蓄电池给太阳能逆变器负载供电的自动控制设备。

控制器的主要功能是给蓄电池充电以及给太阳能路灯发展供电设备,利用蓄电池供电几乎太阳能控制器是用来控制光伏板给蓄电池充电,并且为电压灵敏设备提供负载控制电压的装置。太阳能控制器作为太阳能路灯的核心部件,如果控制器出问题,整个路灯就不能正常工作,甚至可以引起蓄电池的损坏,如果引发过热,还会导致火灾。

二、太阳能电池控制器的使用场合

太阳能控制器主要分为两类:太阳能路灯控制器,太阳能系统控制器。主要区别是,太阳能路灯控制器负载输出具有时间控制功能,负载工作时间可以任意调节。太阳能系统控制器负载输出为常开型有些是带有手动开关的,工作时间控制器不能控控制。一般适用在家用发电系统,负载工作时间由用户决定。

三、太阳能电池控制器的作用

太阳能充放电控制器最基本功能在于控制电池电压并打开了电路,还有就是,当电池电压升到一定程度时,停止蓄电池充电。旧版的控制器机械地来完成控制电路的开启或关闭,停止或启动电源输送到蓄电池的功率。

在大多数光伏系统中都用到了控制器以保护蓄电池免于过充或过放。过充可能使电池中的电解液汽化,造成故障,而电池过放会引起电池过早失效。过充过放均有可能损害负载。所以控制器是光伏发电系统的核心部件之一,也是平衡系统BOS(Balance of System)的主要部分。

简单来说,太阳能控制器的作用可以分为:

1、功率调节功能;
2、通信功能:一个是简单指示功能,另一个是协议通讯功能,如RS485以太网,无线等形式的后台管理;
3、完善的保护功能:电气保护反接、短路、过流等。

四、太阳能电池控制器的功能

1、过充保护:充电电压高于保护电压时,自动关断对蓄电池充电,此后当电压掉至维持电压时,蓄电池进入浮充状态,当低于恢复电压后浮充关闭,进入均充状态。
2、过放保护:当蓄电池电压低于保护电压时,控制器自动关闭输出以保护蓄电池不受损坏;当蓄电池再次充电后,又能自动恢复供电。
3、负载过流及短路保护:负载电流超过10A或负载短路后,熔断丝熔断,更换后可继续使用。
4、过压保护:当电压过高时,自动关闭输出,保护电器不受损坏。
5、具有防反充功能:采用肖特基二极管防止蓄电池向太阳能电池充电。
6、具有防雷击功能:当出现雷击的时候,压敏电阻可以防止雷击,保护控制器不受损坏。
7、太阳能电池反接保护:太阳能电池“ +”“ -” 极性接反,纠正后可继续使用。
8、蓄电池反接保护:蓄电池“ +”“ -” 极性接反,熔断丝熔断,更换后可继续使用。
9、蓄电池开路保护:万一蓄电池开路,若在太阳能电池正常充电时,控制器将限制负载两端电压,以保证负载不被损伤,若在夜间或太阳能电池不充电时,控制器由于自身得不到电力,不会有任何动作。
10、具有温度补偿功能。
11、自检:当控制器受到自然因数影响或人为操作不当时,可以让控制器自检,让人知道控制器是否完好,减少了很多不必须要的工时,为赢得工程质量和工期创造条件。
12、恢复间隔:是为过充或过放保护所做的恢复间隔,以避免线电阻或电池的自恢复特点造成负载的工作斗动。
13、温度补偿:监视电池的温度,对充放值进很修正,让电池工作在理想状态。
14、光控:多用于自动灯具,当环境足够亮时,控制器就会自动关闭负载输出;而环境暗下来后又会自动开启负载,以实现自动控制的功能。

太阳能电池控制器的功能作用

五、太阳能电池控制器的选择

控制器在整个系统中起到了衔接作用,它控制了太阳能板的输入,以及通往蓄电池的输入,还有负载的输出。一款相对成熟的控制器还可以通过功能来实现降低整个系统的造价,达到节约成本的目的,所以太阳能控制器的选择十分重要。

1、应该选择功耗较低的控制器,控制器24小时不间断工作,如其自身功耗较大,则会消耗部分电能,最好选择功耗在1毫安以下的控制器。
2、要选择充电效率高的控制器,具有MCT充电模式的控制器能自动追踪电池板的最大电流,尤其在冬季或光照不足的时期,MCT充电模式比其他高出20%左右的效率。
3、应选择具有两路调节功率的控制器,具有功率调节的控制器已经被广泛的大力推广,在夜晚行人少时,时段可以自动关闭一路或两路照明,这样能大大节约蓄电池的电源,也能节约用电,还可以针对LED灯进行自动功率的调节。

除了以上节电功能以外,还应该要注重太阳能电池控制器对蓄电池等组件的保护功能,就像是涓流充电模式的控制器一样,可以很好的保护蓄电池,增加蓄电池的使用寿命,另外设置控制器欠压保护值时,尽量把欠压保护值调在≥ 11.1V ,防止蓄电池过放。
