太阳能充放电控制器有什么特点?控制器有哪些作用?

时间:2021年08月02日 9:16:41 点击次数:1729来源:原创

太阳能电池板经过光线照射后发生光电效应产生电流,而生成的电流如果直接充入蓄电池内或直接给负载供电,容易造成设备损坏和使用寿命,所以电流必须先送入到太阳能控制器里。那么太阳能充放电控制器有什么特点?控制器有哪些作用?

一、什么是太阳能充放电控制器

太阳能控制器全称为太阳能充放电控制器,是用于太阳能发电系统中,控制多路太阳能电池方阵对蓄电池充电以及蓄电池给太阳能逆变器负载供电的自动控制设备。它对蓄电池的充、放电条件加以规定和控制,并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出,是整个光伏供电系统的核心控制部分。

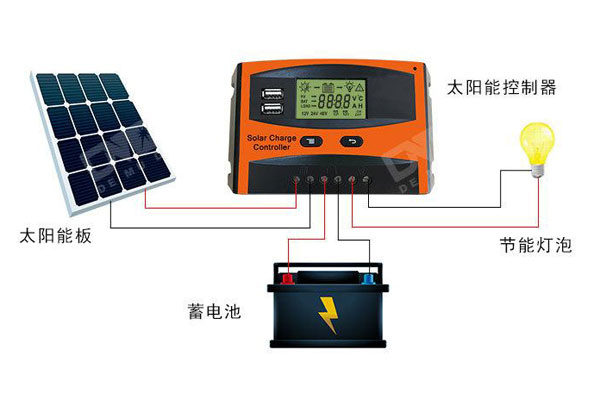

什么是太阳能充放电控制器

二、太阳能充放电控制器的特点

1、充电模式

适应式三阶段充电模式蓄电池性能的劣态化,除了蓄电池的正常使用寿命老化以外。可以根据新旧电池的不同自动设定三个阶段的充电时长,自动用相应的充电模式充电,避免蓄电池出现供电故障,达到安全,有效,满容量的充电效果。

2、充电保护

电池电压超过了终值充电电压时,电池就会产生氢气和氧气并且会自动打开阀门放气。大量的析气必将导致电解液的失水损失。就算电池即使达到终值充电电压,电池也是不可能完全充满的,因此充电电流不应被切断。此时,控制器由内置的传感器根据环境温度作自动调节以控制不超过终值充电电压为条件,逐渐减少充入电流至涓流状态,控制好蓄电池内部的氧循环复合和阴极析氢过程,最大程度的防止了蓄电池的容量衰减性老化。

3、放电保护

电池如果没有放电保护,同样也会被损坏。当电压到达设定的最低放电电压时,控制器会自动切断负载来保护电池不被过放电。等蓄电池的充电达到控制器设置规定的再次启动电压时,负载才会被再次接通。

4、超压保护

在充电电压输入端并联了一个47V压敏电阻,它在电压达到47V时将被击穿,造成输入端正负极短路(这不会损坏太阳电池板),防止因意外情况产生的高压损坏控制器和蓄电池。

5、过流保护

在蓄电池的回路间串联了一个保险丝,有效对蓄电池进行过流保护。

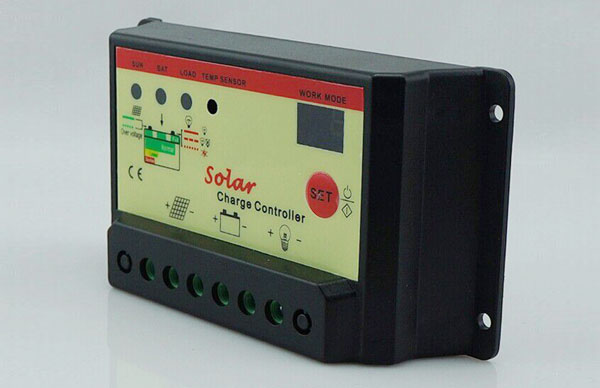

太阳能充放电控制器的特点

三、太阳能充放电控制器的保护模式

1、直充保护模式:直充属于快速充电,是在蓄电池电压达到最低时,用最大电流和电压给蓄电池充电。但是这里面还有一个控制点,也叫估保护点,是当蓄电池电压高过保护值时,就会停止充电,这就是过充保护,如果蓄电池充电电压不会高于这个过充保护点时,否则会造成过充电,对蓄电池是有损害的。

2、均充保护模式:在直充完之后,蓄电池会被太阳能控制器会表置一些时间,让电压下降到恢复电压值,然后再进行均充充电模式。

3、浮充保护模式:在均充完成之后,蓄电池也会被太阳能充放电控制器静置一些时间,等到维护电压值再进行最后的浮充模式。

四、太阳能充放电控制器的作用

太阳能充放电控制器最基本功能在于控制电池电压并打开了电路,还有就是,当电池电压升到一定程度时,停止蓄电池充电。旧版的控制器机械地来完成控制电路的开启或关闭,停止或启动电源输送到蓄电池的功率。

在大多数光伏系统中都用到了控制器以保护蓄电池免于过充或过放。过充可能使电池中的电解液汽化,造成故障,而电池过放会引起电池过早失效。过充过放均有可能损害负载。所以控制器是光伏发电系统的核心部件之一,也是平衡系统BOS(Balance of System)的主要部分。

简单来说,太阳能控制器的作用可以分为:

1、功率调节功能;
2、通信功能:1简单指示功能2协议通讯功能如RS485以太网,无线等形式的后台管理;
3、完善的保护功能:电气保护反接、短路、过流等。

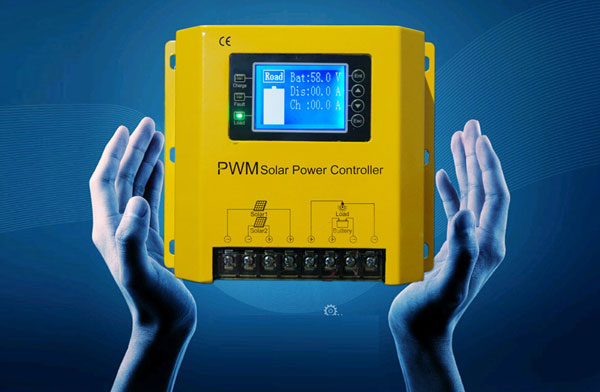

太阳能充放电控制器的作用

五、太阳能充放电控制器在太阳能路灯中的作用

1、智能控制时间段

太阳能充放电控制器可以设置路灯的输出时间段,等太阳能路灯到了设定的时间段时就会自动开始输出电流,然后开始工作。实现智能控制,不需人员工监控操作。

2、LED灯恒流

由于LED灯自身的电流恒流输出需要通过技术手段才能进行恒流,否则根本无法正常的工作。一般的LED灯都外加一个驱动电源来进行LED的恒流,但是这样在功率有所损耗,会让独立驱动电源变的更加的耗电,所以这样方法是错误的。

3、输出功率的调节

控制器可以调节功率LED灯的亮度,比如刚天黑把路灯调节成20W、深夜路灯调节成40W,这样即满足了夜间的照明需求,又可以节省电源,还可以延长LED灯的使用寿命。

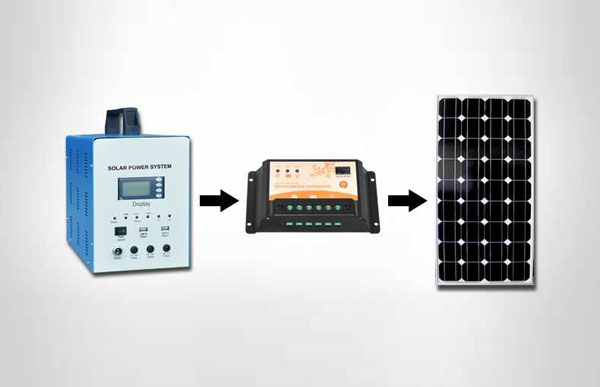

太阳能充放电控制器在太阳能路灯中的作用
以上是对太阳能充放电控制器的特点与作用进行详细介绍,很明显太阳能控制器在整套光伏系统中起到保护作用,目前市场上产品种类还是很多,大家根据自己所需要的来选择就可以。
