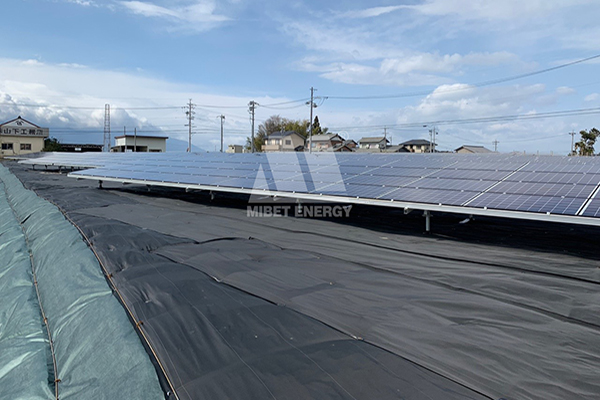

太阳能电池板柔性支架

时间:2020年05月19日 10:43:52 点击次数:4957来源:原创

随着人们对环境保护的重视,新能源建设项目日益增多,太阳能光伏发电项目也日益增多。本文将从工程应用角度出发,介绍了太阳能电池板柔性支架的新思路,指出了该类光伏支架受力的合理性。通过与传统光伏支架对比分析,得出柔性支架优点更加突出,适用范围更加广泛,为今后光伏电池板柔性支架的应用提供参考。


随着国家对环境问题的重视,以太阳能为代表的新能源项目日益增多。我国太阳能资源丰富,太阳能光伏发电已经成为开发利用绿色能源的重要组成部分。由于以前的太阳能光伏发电支架不能适应各种复杂的环境,而且造价较高。因此,研究一种造价更低、适应性更好、受力更加合理的光伏支架迫在眉睫。基于此,新型的太阳能光伏柔性支架,可有效地解决此问题。



1、 我国太阳能资源我国太阳能资源丰富,目前我国的太阳能资源划分为4部分。1)最丰富带,占国土面积17.4%,主要集中在西藏、新疆南部、甘肃和青海等地区。2)很丰富带,占国土面积42.7%,主要集中在新疆大部、宁夏、云南、河北、内蒙古东部和四川西部等地区。3)丰富带,占国土面积36.3%,主要集中在浙江、湖南、湖北、广西和台湾等地区。4)一般带,占国土面积3.6%,主要集中在四川中部、湖南西北部、贵州北部。丰富的太阳能资源为我国开发利用太阳能创造了有利条件,光伏发电是当今开发利用太阳能资源的最有效形式。


2、传统太阳能光伏支架

随着国家对太阳能光伏发电支持力度的加大,太阳能光伏发电越来越受到企业的青睐,安全、经济的光伏支撑系统是设计师关注的重点。传统光伏支架设计比较简单,受力分析容易。虽然这种形式的支架仍然被采用,但是它有很多缺点,例如钢材耗量大、占地面积大、造价高等。而且这种形式的支架不能适应复杂的地形,因此太阳能光伏柔性支架取代传统支架变的越来越普遍。


3、柔性太阳能光伏支架

3.1太阳能光伏柔性支架即为在成排的钢索上安装光伏板,钢索两端由刚性支撑连接。同时为了减少两端顶部支撑的弯矩,支撑两端多采用外部张拉斜拉索或者内部刚性斜支撑。索(钢绞线)作为一种主要承重构件,柔性大、质量轻、刚度大。预应力为其提供了足够大的刚度。索结构有如下特点。1)只能承受拉力,不能承受压力。2)索的刚度主要来源于几何刚度,主要由预应力提供。3)绷紧状态呈现线性特征,其余状态呈非线性特征。4)索会产生应力松弛和损失。

3.2柔性支架的优点由于索主要受拉的特点,其材料强度可被充分发挥,柔性太阳能光伏支架成为设计师的首选。1)跨度大且跨度范围灵活可调。2)土地空间利用率最大化。3)操作方式灵活,通风性能好,发电效率高。4)相比传统光伏支架,柔性光伏支架抗裂性能好。5)用钢材量少,承重小,造价低。6)场地基础要求小,预装性强,大大缩短了施工周期。

3.3柔性支架适用范围太阳能柔性支架灵活可调、占地面积小的特点,使其具有广泛的应用范围。滩涂、渔塘、污水厂、复杂山地、荒坡和水池等复杂地形都可利用,并且在国家大力倡导渔光互补、农光互补(图4)的前提下,柔性光伏支架具有广阔的应用前景。

3.4柔性支架结构体系柔性光伏支架结构体系分为2个部分:柔性系统和支架系统。柔性系统由预应力悬索、稳定索、组件固定夹具、光伏组件等构成;支架系统由基础(包括独立基础、桩基础)、钢立柱、钢梁、支撑体系(包括斜拉索、斜支撑)等构成。根据太阳能光伏支架受力特点,通常在两侧设置斜拉杆(索)和斜支撑。当光伏组件受到风荷载或者雪荷载作用时,拉索受力变形,钢立柱抵抗竖直方向的力,斜拉索或者斜支撑抵抗水平方向的力。对于污水处理厂光伏电站,由于跨度比较大,通常在钢立柱和中间支柱之间再设置钢桁架,减小跨度,从而减小挠度。对于山坡复杂地形,通常顺应山体坡度设置斜拉索(钢绞线),然后铺设光伏组件,不仅利用了天然地势条件,而且也达到美观的效果。



4结语

太阳能光伏发电能有效的利用太阳能资源,对于结构工程师而言,设计安全、经济的支撑系统是其考虑的重点。太阳能光伏柔性支架能够适应恶劣环境和复杂的地形条件,具有广阔的应用前景。但是柔性支架抗风方面存在诸多问题,是科研工作者需要重点关注的,也是设计人员所关心的。未来随着更多科研力量的加入,太阳能光伏柔性支架也必将推动光伏产业向着安全、经济、耐久的方向发展。
